多回转执行器-电动 KME

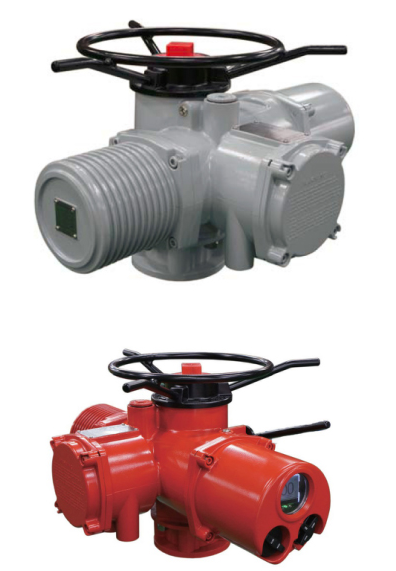

KME  电动多回转执行器

Electrical multi-turn actuator

产品简介：

KME系列多回转阀门电动执行机构是比较通用的执行机构，提供多转式（大于360°旋转）操作输出驱动,适用于阀板做直线运动的阀门如闸阀、截止阀、隔膜阀、闸门、水闸阀等,用于阀门的开启、关闭或调节,是对阀门实现远控、集控和自控的必须的驱动装置。除直接使用外,既可以与推杆装置或支架装置装配在一起构成直行程电动执行机构,还可以与部分回转减速器装配在一起行程构成角行程电动执行，具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点，其力矩范围从180Nm~3000Nm,输出轴和法兰连接符合国家标准GB/T12222和国际标准ISO 5210。



KME series electric multi-turn actuators are reliable product in various industry applications. The actuator is composed of an electric motor, reduction gear, reversing starter and a displaying window to indicate valve position and torque. All these parts are contained inside a double-sealed watertight enclosure with the highest standard up to IP68.



●Output torque 输出扭矩: 180Nm~ 3000Nm.

Dimension外形尺寸

Model	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R
KME180	185	267	350	210	250	266	120	185	132	199	207	159	500	60	70	125	3	10
KME450	230	330	364	210	275	286	120	185	162	199	227	193	550	80	100	175	4	13
KME750	260	392	376	210	320	316	120	185	184	199	256	209	640	95	130	210	5	16
KME1800	310	525	515	210	535	436	120	237	222	199	444	315	400	149	200	300	5	25
KME3000	360	604	535	210	579	496	120	237	259	199	481	344	400	171	230	350	5	30

Model	Torque-Nm	Thrust-KN	Power-KW	S	SS	N-MT DP U	BORE& KEY	THREAD	WT-Kg
KME180	177	68	0.75	Φ102	F10	4-M10x18	Φ35	Φ40	40
KME450	441	118	2.2	Φ140	F14	4-M16x30	Φ50	Φ60	60
KME750	735	157	3.7	Φ165	F16	4-M20x36	Φ60	Φ72	89
KME1800	1765	392	7.5	Φ254	F25	8-M116x30	Φ95	Φ110	185
KME3000	2942	686	15	Φ298	F30	8-M20x36	Φ115	Φ130	210
